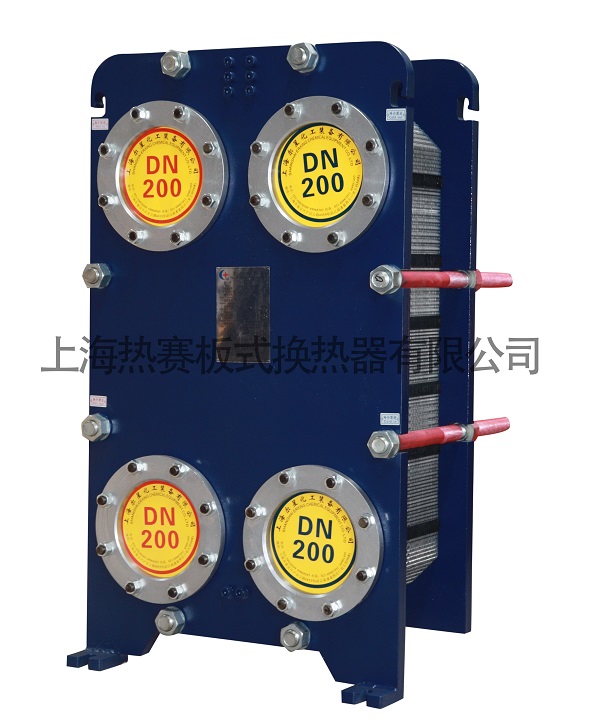

板式換熱器有很多不同結構的，那么不同的結構有什么不同呢？各有什么特點呢？下文我們來簡單的了解一下。
1.不等通道面積板式換熱器
這種板式換熱可使流體流量在不相同情況下操作，以使其通過板問的流速相近或相等，其橫截面積比至少可達2：1。
2.大間隙扳式換熱器
含纖維和粗大顆粒的流體，在普通的板式換熱器內很容易堵塞。高粘度的流體在板間通流阻力也很大。通過加大換熱板間的間隙，可以使以上問題得到順利解決。產品通道的間隙可達16mm，板的形狀可使換熱器達到高紊流性和高傳熱效率。
3.雙壁板式換熱器
雙壁板換器適用于兩種換熱器介質互混后會發生有害反應的情況，以雙板代替了一般介于兩種介質間的單板。組裝雙板所形成的通道用密封膠墊密封。雙板之上穿孔會使介質漏到板問，從而從板間中流出，以使人們發現后及時修理及更換，保證兩種介質無法互混。
4.雙板焊接(全焊接)式板式換熱器
石化工業中的許多產品對橡膠材質是具有侵蝕性的，一般不可能采用橡膠墊片的板式換熱。焊接式板換器采用全焊接或雙板焊接的結構，泄漏一般不易發生。
5.石墨板式換熱器
石墨板換器是因某些介質對稀有金屬或含金腐蝕性太強而研制出來的產品，傳熱板是由石墨和氟塑料配制的原料模壓而成，并裝配上由防腐材料制成的薄平墊片。石墨板防腐性和傳熱性能良好，且熱膨脹小，在高溫和高壓下不發生塑性變形。
